Весы автомобильные с боковыми ограничителями ВА-О «Старк», «Прогресс», «Руслан»
ВА-О – новое поколение стационарных автомобильных весов повышенной надёжности, безопасности и долговечности. Весы разработаны конструкторским бюро ВПК «ФизТех» для интенсивной эксплуатации в сложных промышленных и климатических условиях.

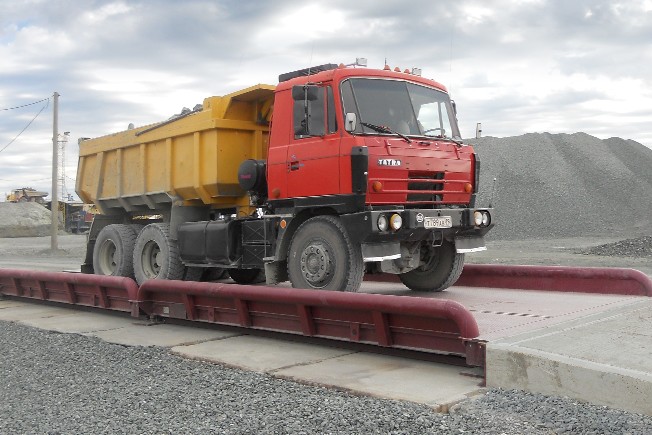

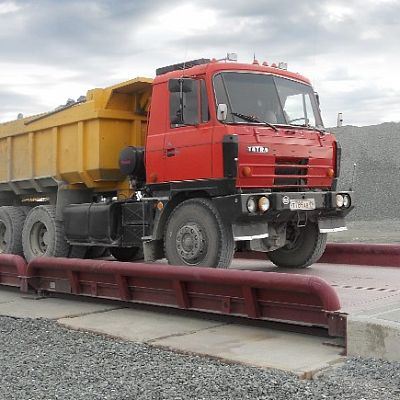

Модель ВА-О существенно отличается от других автомобильных весов конструкцией грузоприёмной платформы. Ключевой отличительный элемент – боковые барьерные ограничители.
Конструктивные преимущества
- Трубы-ограничители большого диаметра жёстко позиционируют а/м, обеспечивают безопасную траекторию проезда.
- Скруглённые торцы ограничителей предохраняют диски и шины колёс от повреждений при неточном заезде на грузоприёмную платформу.
- Плотное расположение профильных труб внутри платформы в качестве продольных рёбер жёсткости создаёт оптимально сбалансированную низкопрофильную конструкцию высокой жёсткости.
- Соединение боковых ограничителей с весовой платформой увеличивает жёсткость всей конструкции. Высокие допустимые нагрузки со стороны осей а/м защищают конструкцию весов от динамических перегрузок и боковых ударов.
- Датчики колонного типа из нержавеющей стали гарантируют работу весов в широком температурном диапазоне и наивысшую степень пыле- и влагозащиты.
- Двухинтервальный режим взвешивания обеспечивает высокую точность показаний измерения.
- Узел встройки датчиков у края платформы обеспечивает быстрый и удобный доступ при техническом обслуживании и ремонте.
- Индивидуальные модули защиты датчиков, установленные рядом с каждым датчиком, обеспечивают максимальную защиту от боковых ударов, весовых перегрузок, сдвигов при торможении.
- Специальная защита от электромагнитных помех обеспечивает функциональную безопасность в отношении импульсных электромагнитных помех, в том числе высоковольтного статического электричества.
- Предусмотрено бесфундаментное исполнение.
Разновидность модели
| Модель | Габаритная ширина, м | Нагрузка со стороны моста предельная / номинальная, т * |
|---|
| 1 ось | 2 оси | 3 оси |
|---|
| «Старк» | 3,05 | 20 / 13,5 | 26 / 17,6 | 29 / 19,5 |
| «Старк+» | 3,01 | 27 / 18 | 36 / 24 | 39 / 26 |
| «Прогресс» | 3,35 | 33 / 22 | 43 / 29 | 48 / 32 |
| «Прогресс+» | 3,35 | 49 / 33 | 66 / 44 | 72 / 48 |
| «Руслан» | 3,60 | 43 / 29 | 57 / 38 | 63 / 42 |
| «Руслан+» | 3,60 | 63 / 42 | 84 / 56 | 93 / 62 |
| * При давлении в шинах Р≤9 атм. |
Типоразмерный ряд
| Модель | Максимальная нагрузка, т | Минимальная нагрузка, т | Цена деления и поверочный интервал (дискретность), кг | Длина весов номинальная / фактическая, м (количество секций в составе весов, шт.) |
|---|
| 6 / 5,9 (1) | 7 / 7 (1) | 9 / 8,7 (2) | 12 / 11,6 (2) | 16 / 15,9 (3) | 18 / 17,3 (3) | 23 / 23 (4) |
|---|
| ВА-О-30Т | 30 | 0,2 | 10 | • | • | • | • | | | |
| ВА-О-40Т | 40 | 0,2 | до 30 т – 10, свыше – 20 | • | • | • | • | • | • | |
| ВА-О-60Т | 60 | 0,2 | до 30 т – 10, свыше – 20 | • | • | • | • | • | • | • |
| ВА-О-80Т | 80 | 0,4 | до 60 т – 20, свыше – 50 | | • | • | • | • | • | • |
| ВА-О-100Т | 100 | 0,4 | до 60 т – 20, свыше – 50 | | | | | | • | • |
| ВА-О-150Т | 150 | 1 | 50 | | | | | | • | • |
Параметры датчиков
| Параметры | Датчики SigmaTech |
|---|
| Степень пылевлагозащиты | IP68 |
<| Диапазон рабочих температур по ГОСТ 15150, °С | Предельный | -60 ... +70 |
| Номинальный | -30 ... +40 |
| Материал | Нержавеющая сталь |
Базовый комплект
- Набор модулей для сборки грузоприемного устройства.
- Комплект сборочных единиц и деталей для установки.
- Весоизмерительные тензометрические датчики.
- Соединительная коробка и кабельная разводка.
- Весовой терминал.
- Программное обеспечение «Автовес-Статика».
- Схема фундамента и установки.
- Руководство по эксплуатации, совмещённое с паспортом на весы.
