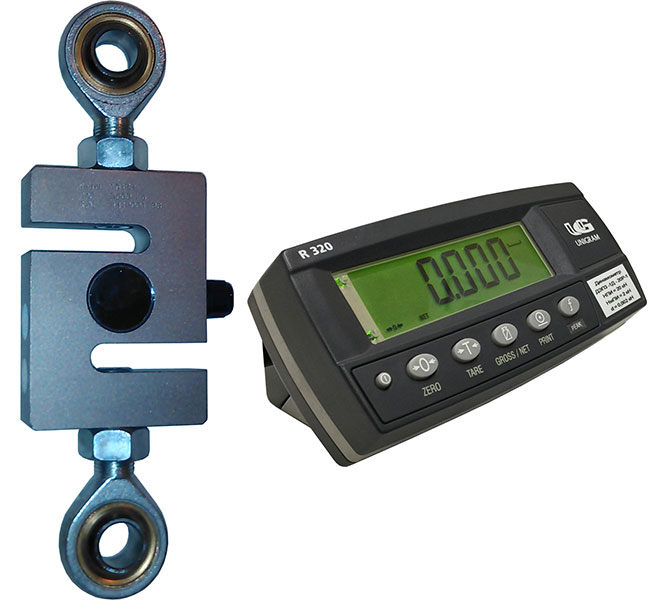

Динамометр растяжения ДЭП3-1Д-10Р-1
| Характеристика | Описание |
|---|---|
| Производитель: | ПетВес |
Динамометры электронные переносные ДЭП/3 предназначены для измерения статической и медленно изменяющейся силы растяжения и сжатия. Электронный динамометр ДЭП/3 представляет собой устройство на основе датчика силы для измерения усилий, воздействующих на различные элементы механических конструкций в процессе их испытаний, монтажа и эксплуатации. Датчик силы включается в разрыв силовой схемы. Также датчики силы могут быть использованы как измерительный элемент любого вида весов, динамометрических схем и других устройств. Динамометры ДЭП/3 применяются на предприятиях различных отраслей промышленности для измерений силы, при периодической поверке испытательных машин и стендов, при калибровке и поверке в качестве эталонных средств измерений силы 2-го разряда по ГОСТ Р 8.663-2009 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы»
Основные характеристики динамометра:
- Наибольший предел измерения - 10 кН
- Дискретность отсчетного устройства - 0,001 кН
- Предел допускаемой относительной погрешности - ±0,24 %
- 1-ый класс точности по ISO 376
- 2-ой разряд соответствия по ГОСТ Р 8.640-2014
- Гарантия - 12 месяцев
Описание электронного индикатора модель R320 в составе динамометра ДЭП/3
- Легкое и простое использование
- ЖКИ-дисплей с подсветкой. Высота цифр – 20мм
- Установка даты и времени
- Компенсация массы тары во всем диапазоне измерения
- Режим фиксирования пикового значения массы
- Режим контроля позволяет контролировать вес или прилагаемую силу
- Подключение дистанционной клавиши
- Интерфейс RS-232 для передачи данных на компьютер или принтер
- Питание индикатора осуществляется от сети или от 4-х батарей АА-типа (около 50 часов без подзарядки)
- Индикатор R320 в составе динамометров, поставляется с программным обеспечением и кабелем соединения с РС.
Основные характеристики индикатора:
| Рабочий диапазон температур | от -10°С до +40°С |
| Источник питания | сетевой адаптер 12В, 0.5А или 4 батареи АА-типа |
| Размеры индикатора | 160 х 75 х 85 мм |
Описание тензодатчика тип 1
S-образный тензодатчик типа 1 выполнен из легированного сплава и применяется в составе динамометров и крановых весов. Датчик имеет степень защиты IP66 (пыленепроницаемый и защищен от сильного водяного потока).
Технические характеристики тензодатчика
| Вид измеряемой силы | растяжение |
| Чувствительность | 2.0 мВ/В |
| Общая ошибка | < 0.1 % |
| Безопасная перегрузка | <2.0 % |
| Степень пылевлагозащиты | IP 66 |
| Питание | 5-12В AC/DC |
| Max напряжение | 20В AC/DC |
| Входящее сопротивление | 400 ± 20 Ом |
| Выходящее сопротивление | 350 ± 3 Ом |
| Сопротивление изоляции | > 2000 МОм |
| Температура хранения | - 50°С + 80°С |
| Рабочая температура | - 25°С + 60°С |
| Материал | легированная сталь |
| Тип кабеля | 4 провода в экране |
| Длина кабеля ; | 3 метра |
Габаритные размеры тензодатчика
| A | B | C | D | Масса |
| 76.2 мм | 50.8 мм | 19 мм | M12×1.75 | 0.65 кг |
Комплектность динамометров ДЭП/3:
- Индикатор R320
- Тензодатчик соответствующего типа
- Силовводящие элементы датчика (Тип 1, Тип 2, Тип 3)
- Сетевой адаптер
- Диск с ПО и кабель для подключения к ПК
- Руководство по эксплуатации (паспорт)
- Методика поверки
- Свидетельство о проведении Государственной поверки с протоколом испытаний
