ДИНАМОМЕТРЫ, ИСПОЛНЕНИЕ 1, РАСТЯЖЕНИЯ, СЖАТИЯ, УНИВЕРСАЛЬНЫЕ 1 КЛАССА ТОЧНОСТИ
| Характеристика | Описание |
|---|---|
| Производитель: | Мегавес |
ДИНАМОМЕТРЫ, ИСПОЛНЕНИЕ 1, РАСТЯЖЕНИЯ, СЖАТИЯ, УНИВЕРСАЛЬНЫЕ 1 КЛАССА ТОЧНОСТИ
Оборудование соответствует ГОСТ Р 22355-12 и внесено в Государственный реестр средств измерений.
Диапазон сил растяжения и сжатия, простирается от 10Н до 5000кН (примерно от 1 кГ до 500 тс).
Основное назначение динамометра - измерение сил сжатия или растяжения. Прибор включает в себя измерительный электронный блок с индикацией и интерфейсом и датчик силы с силопередающими элементами.

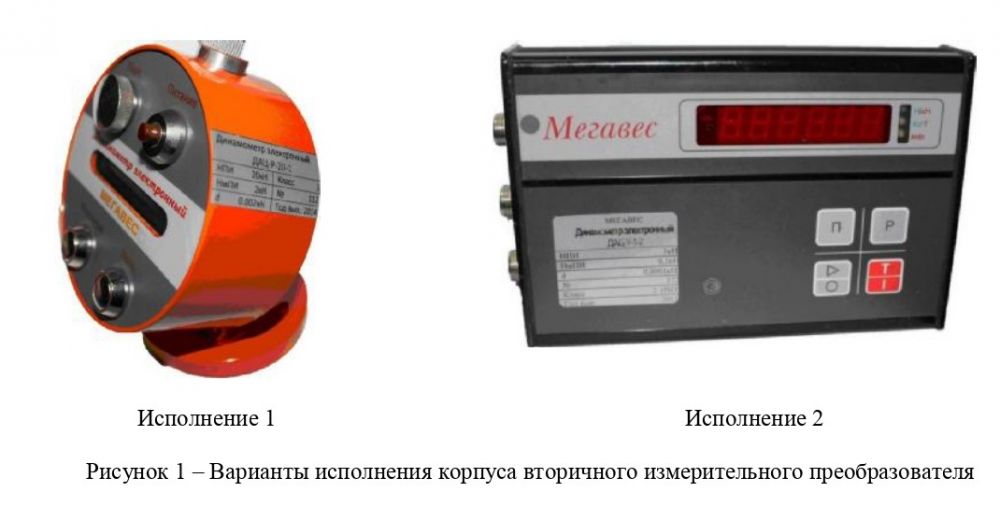

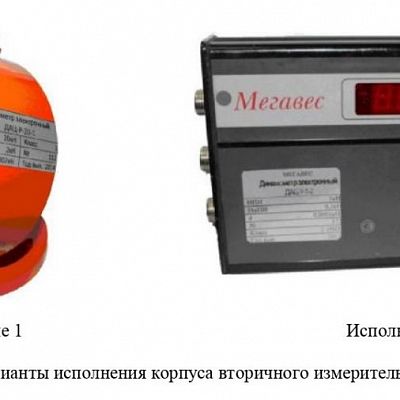

Динамометры, базируются на двух вариантах измерительных блоков:
Отличие между двумя вариантами заключается в следующем. "Круглый" вариант - более современный, спроектирован на 10 лет позже на более современной элементной базе. К достоинствам этого варианта можно отнести его компактность и наличие встроенного аккумулятора, что позволяет проводить полевые измерения, а также более широкий набор дополнительных функций.
Кроме того, компактность и форма этого варианта позволила строить как приборы настольного исполнения, так и моноблочные модификации. "Прямоугольный" вариант имеет индикатор большего размера и более удобен для стационарного варианта размещения. Блоки обоих исполнений имеют проводной интерфейc RS-232. Для Блока исполнения 1 предусмотрена возможность подключения Bluetooth-удлинителя интерфейса.
Поток результатов измерений с обоих блоков может быть выведен по кабелю на компьютер с операционной системой Windows XP, 8, 10, а данные с "круглого" блока с помощью Bluetooth-удлинителя могут быть переданы на смартфон( планшет) с операционной системой Андройд. Программное обеспечение для записи потока результатов измерений мы предоставляем бесплатно по запросу, с большим удовольствием и с хорошими инструкциями по установке и применению.
|
|
Внешний вид датчиков силы, которые мы используем для построения динамометров, приведен на рисунке
По направлению действия измеряемой силы динамометры подразделяются на три группы: динамометры сжатия, динамометры растяжения, универсальные динамометры.
Универсальные динамометры могут измерять как сжимающие так и растягивающие силы.
Для построения динамометров сжатия могут использоваться датчики следующих исполнений:
- исполнение 1 (S - образный датчик),
- исполнение 2( мембранный датчик),
- исполнение 3 (датчик колонного типа),
- исполнение 5 (датчик стержневого типа).
Для построения динамометров растяжения могут использоваться датчики следующих исполнений:
- исполнение 1 и 4 (S - образные датчики),
- исполнение 5 (датчики стержневого типа).
Универсальные динамометры могут быть построены на датчиках 1 и 5 исполнения.
Важной особенностью существующих типов датчиков силы является их зависимость не только от приложенной к ним в измеряемой силы, но и от изгибающего момента. Причем влияние момента в явном виде не нормируется производителями датчиков и лишь косвенно оценивается при проведении испытаний динамометров по ГОСТ Р 22355-12. В связи с этим обстоятельством датчики силы следует применять исключительно в сочетании с шарнирными силопередающими элементами. Кроме того, следует тщательно готовиться к постановке эксперимента по измерению силы в реальных (не эталонно- лабораторных) условиях и критически относиться к его результатам.
В соответствии с ГОСТ Р 22355-12 динамометры подразделяются на четыре класса точности (00, 05, 1, 2) со значениями максимально допустимых величин относительной погрешности 0,06%, 0,12%, 0,24%, 0,45%.
Точность динамометра в основном определяется качеством датчика и задача построения динамометра высокой точности сводится к выбору из партии однотипных датчиков датчика с требуемыми характеристиками.
Все динамометры, производимые заводом "Мегавес", маркируются следующим образом : ДАЦ-М-Х-К-У/И, где
- ДАЦ - буквы всегда присутствуют в маркировке динамометров "Мегавес",
- М - вид измеряемой силы (Р - растяжение, С - сжатие, У - универсальный);
- Х - наибольший предел измерений, кН;
- К - класс точности по ГОСТ Р 22355-12 (05, 1, 2);
- У - вариант исполнения датчика (1, 2, 3, 4, 5);
- И - вариант исполнения корпуса электронного блока (1, 2).
В случае моноблочного исполнения динамометра (когда электронный блок конструктивно базируется на датчике) маркировку завершает буква М.
ДИНАМОМЕТРЫ, ИСПОЛНЕНИЕ 1, РАСТЯЖЕНИЯ, СЖАТИЯ, УНИВЕРСАЛЬНЫЕ 1 КЛАССА ТОЧНОСТИ
| Наименование | Наибольший предел измерения (НПИ), кН | Наименьший предел измерения (НмПИ), кН | Дискретность отсчета | Цена |
|---|---|---|---|---|
| ДАЦ-Р-0,1-1/1 | 0,1 | 0,01 | 0,00001 | 44500 |
| ДАЦ-Р-0,2-1/1 | 0,2 | 0,02 | 0,00002 | 44500 |
| ДАЦ-Р-0,5-1/1 | 0,5 | 0,05 | 0,00005 | 44500 |
| ДАЦ-Р-1-1/1 | 1 | 0,1 | 0,0001 | 44500 |
| ДАЦ-Р-2-1/1 | 2 | 0,2 | 0,0002 | 44500 |
| ДАЦ-Р-5-1/1 | 5 | 0,5 | 0,0005 | 44500 |
| ДАЦ-Р-10-1/1 | 10 | 1 | 0,001 | 46500 |
| ДАЦ-Р-20-1/1 | 20 | 2 | 0,002 | 46500 |
| ДАЦ-Р-50-1/1 | 50 | 5 | 0,005 | 51500 |
| ДАЦ-Р-100-1/1 | 100 | 10 | 0,01 | 72500 |
| ДАЦ-Р-200-1/1 | 200 | 20 | 0,02 | 87500 |
| ДАЦ-Р-300-1/1 | 300 | 30 | 0,02 | 128500 |
| ДАЦ-Р-500-1/1 | 500 | 50 | 0,05 | 151500 |
| ДАЦ-Р-1000-1/1 | 1000 | 100 | 0,1 | 227000 |
| ДАЦ-Р-2000-1/1 | 2000 | 200 | 0,2 | 405000 |
| ДАЦ-С-0,1-1/1 | 0,1 | 0,01 | 0,00001 | 44500 |
| ДАЦ-С-0,2-1/1 | 0,2 | 0,02 | 0,00002 | 44500 |
| ДАЦ-С-0,5-1/1 | 0,5 | 0,05 | 0,00005 | 44500 |
| ДАЦ-С-1-1/1 | 1 | 0,1 | 0,0001 | 44500 |
| ДАЦ-С-2-1/1 | 2 | 0,2 | 0,0002 | 44500 |
| ДАЦ-С-5-1/1 | 5 | 0,5 | 0,0005 | 44500 |
| ДАЦ-С-10-1/1 | 10 | 1 | 0,001 | 46500 |
| ДАЦ-С-20-1/1 | 20 | 2 | 0,002 | 51500 |
| ДАЦ-С-50-1/1 | 50 | 5 | 0,005 | 57000 |
| ДАЦ-С-100-1/1 | 100 | 10 | 0,01 | 68500 |
| ДАЦ-С-200-1/1 | 200 | 20 | 0,02 | 87500 |
| ДАЦ-С-300-1/1 | 300 | 30 | 0,02 | 123000 |
| ДАЦ-С-500-1/1 | 500 | 50 | 0,05 | 140000 |
| ДАЦ-С-1000-1/1 | 1000 | 100 | 0,1 | 239500 |
| ДАЦ-С-1500-1/1 | 1500 | 150 | 0,1 | 367000 |
| ДАЦ-С-2000-1/1 | 2000 | 200 | 0,2 | 411500 |
| ДАЦ-С-3000-1/1 | 3000 | 300 | 0,2 | по запросу |
| ДАЦ-С-5000-1/1 | 5000 | 500 | 0,5 | по запросу |
| ДАЦ-У-0,1-1/1 | 0,1 | 0,01 | 0,00001 | 53000 |
| ДАЦ-У-0,2-1/1 | 0,2 | 0,02 | 0,00002 | 53000 |
| ДАЦ-У-0,5-1/1 | 0,5 | 0,05 | 0,00005 | 53000 |
| ДАЦ-У-1-1/1 | 1 | 0,1 | 0,0001 | 53000 |
| ДАЦ-У-2-1/1 | 2 | 0,2 | 0,0002 | 53000 |
| ДАЦ-У-5-1/1 | 5 | 0,5 | 0,0005 | 53000 |
| ДАЦ-У-10-1/1 | 10 | 1 | 0,001 | 54000 |
| ДАЦ-У-20-1/1 | 20 | 2 | 0,002 | 56000 |
| ДАЦ-У-50-1/1 | 50 | 5 | 0,005 | 60000 |
| ДАЦ-У-100-1/1 | 100 | 10 | 0,01 | 98500 |
| ДАЦ-У-200-1/1 | 200 | 20 | 0,02 | 116500 |
| ДАЦ-У-300-1/1 | 300 | 30 | 0,02 | 158500 |
| ДАЦ-У-500-1/1 | 500 | 50 | 0,05 | 194000 |
| ДАЦ-У-1000-1/1 | 1000 | 100 | 0,1 | 310500 |
