ДИНАМОМЕТРЫ, ИСПОЛНЕНИЕ 2, РАСТЯЖЕНИЯ, СЖАТИЯ, УНИВЕРСАЛЬНЫЕ 2 КЛАССА ТОЧНОСТИ

ДИНАМОМЕТРЫ, ИСПОЛНЕНИЕ 2, РАСТЯЖЕНИЯ, СЖАТИЯ, УНИВЕРСАЛЬНЫЕ 2 КЛАССА ТОЧНОСТИ

Оборудование соответствует ГОСТ Р 22355-12 и внесено в Государственный реестр средств измерений.

Диапазон сил растяжения и сжатия, простирается от 10Н до 5000кН (примерно от 1 кГ до 500 тс).

Основное назначение динамометра - измерение сил сжатия или растяжения. Прибор включает в себя измерительный электронный блок с индикацией и интерфейсом и датчик силы с силопередающими элементами.

Динамометры, базируются на двух вариантах измерительных блоков:

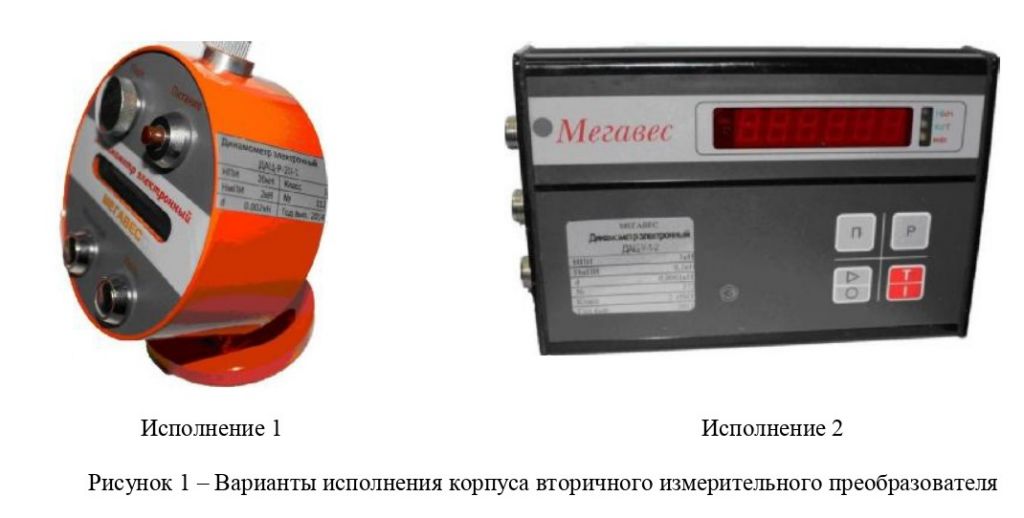

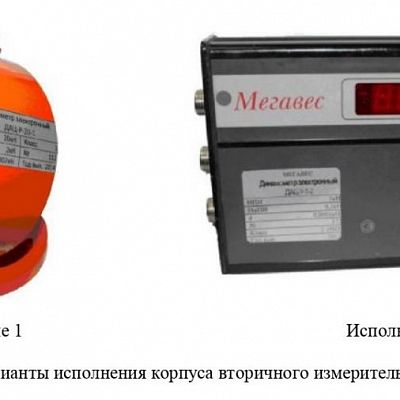

Отличие между двумя вариантами заключается в следующем. "Круглый" вариант - более современный, спроектирован на 10 лет позже на более современной элементной базе. К достоинствам этого варианта можно отнести его компактность и наличие встроенного аккумулятора, что позволяет проводить полевые измерения, а также более широкий набор дополнительных функций.

Кроме того, компактность и форма этого варианта позволила строить как приборы настольного исполнения, так и моноблочные модификации. "Прямоугольный" вариант имеет индикатор большего размера и более удобен для стационарного варианта размещения. Блоки обоих исполнений имеют проводной интерфейc RS-232. Для Блока исполнения 1 предусмотрена возможность подключения Bluetooth-удлинителя интерфейса.

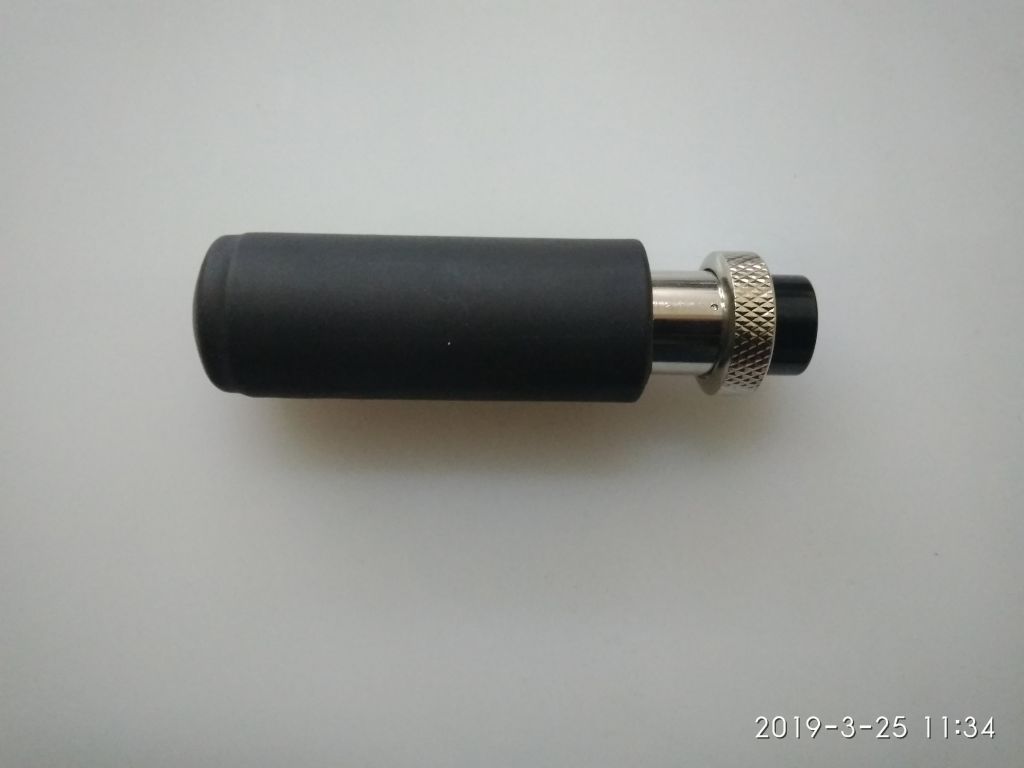

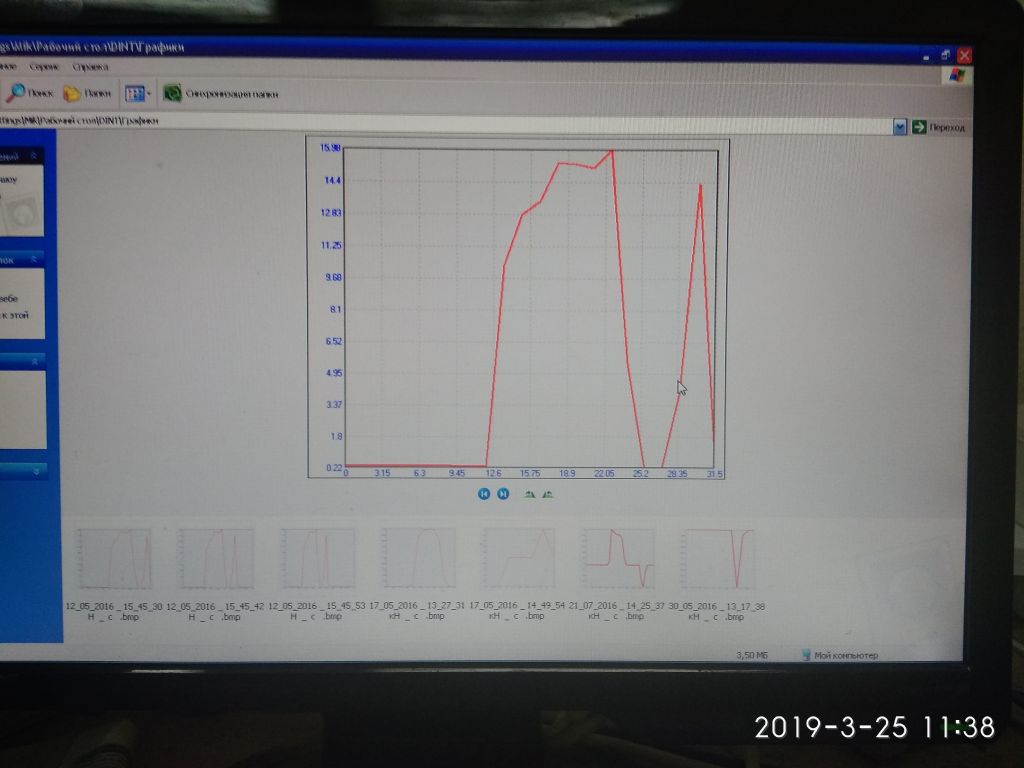

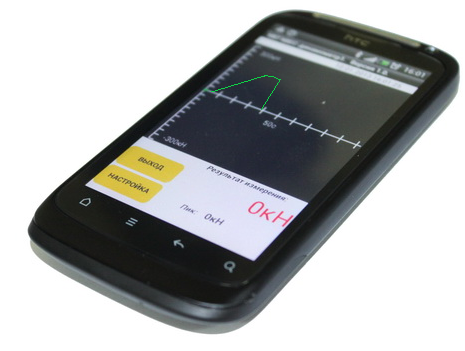

Поток результатов измерений с обоих блоков может быть выведен по кабелю на компьютер с операционной системой Windows XP, 8, 10, а данные с "круглого" блока с помощью Bluetooth-удлинителя могут быть переданы на смартфон( планшет) с операционной системой Андройд. Программное обеспечение для записи потока результатов измерений мы предоставляем бесплатно по запросу, с большим удовольствием и с хорошими инструкциями по установке и применению.

Внешний вид датчиков силы, которые мы используем для построения динамометров, приведен на рисунке

По направлению действия измеряемой силы динамометры подразделяются на три группы: динамометры сжатия, динамометры растяжения, универсальные динамометры.

Универсальные динамометры могут измерять как сжимающие так и растягивающие силы.

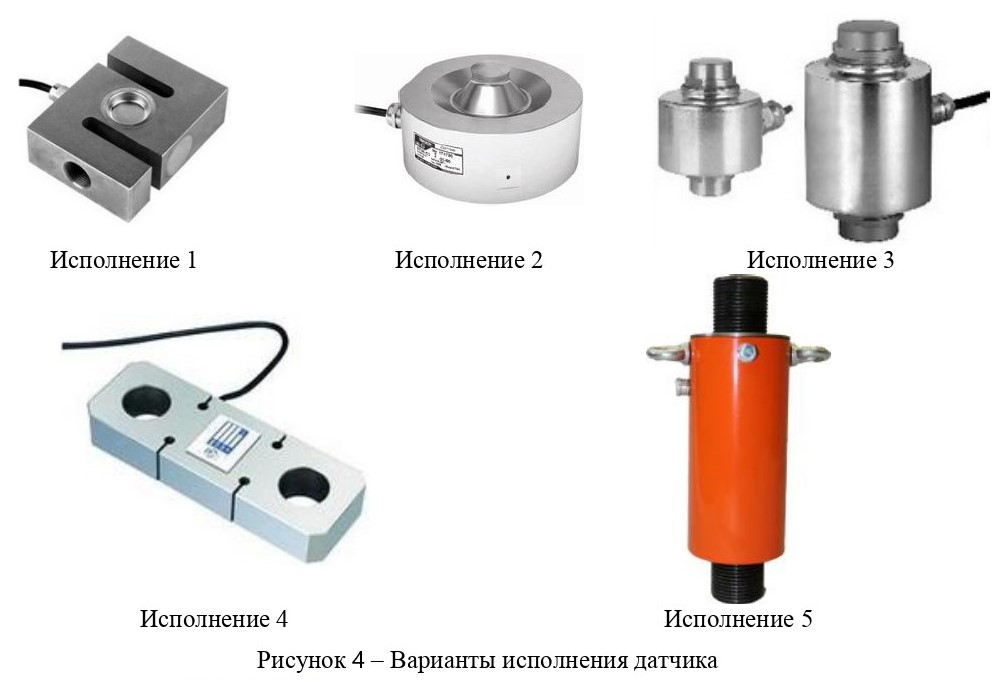

Для построения динамометров сжатия могут использоваться датчики следующих исполнений:

• исполнение 1 (S - образный датчик),
• исполнение 2( мембранный датчик),
• исполнение 3 (датчик колонного типа),
• исполнение 5 (датчик стержневого типа).

Для построения динамометров растяжения могут использоваться датчики следующих исполнений:

• исполнение 1 и 4 (S - образные датчики),
• исполнение 5 (датчики стержневого типа).

Универсальные динамометры могут быть построены на датчиках 1 и 5 исполнения.

Важной особенностью существующих типов датчиков силы является их зависимость не только от приложенной к ним в измеряемой силы, но и от изгибающего момента. Причем влияние момента в явном виде не нормируется производителями датчиков и лишь косвенно оценивается при проведении испытаний динамометров по ГОСТ Р 22355-12. В связи с этим обстоятельством датчики силы следует применять исключительно в сочетании с шарнирными силопередающими элементами. Кроме того, следует тщательно готовиться к постановке эксперимента по измерению силы в реальных (не эталонно- лабораторных) условиях и критически относиться к его результатам.

В соответствии с ГОСТ Р 22355-12 динамометры подразделяются на четыре класса точности (00, 05, 1, 2) со значениями максимально допустимых величин относительной погрешности 0,06%, 0,12%, 0,24%, 0,45%.

Точность динамометра в основном определяется качеством датчика и задача построения динамометра высокой точности сводится к выбору из партии однотипных датчиков датчика с требуемыми характеристиками.

Все динамометры, производимые заводом "Мегавес", маркируются следующим образом : ДАЦ-М-Х-К-У/И, где

• ДАЦ - буквы всегда присутствуют в маркировке динамометров "Мегавес",
• М - вид измеряемой силы (Р - растяжение, С - сжатие, У - универсальный);
• Х - наибольший предел измерений, кН;
• К - класс точности по ГОСТ Р 22355-12 (05, 1, 2);
• У - вариант исполнения датчика (1, 2, 3, 4, 5);
• И - вариант исполнения корпуса электронного блока (1, 2).

В случае моноблочного исполнения динамометра (когда электронный блок конструктивно базируется на датчике) маркировку завершает буква М.

ДИНАМОМЕТРЫ, ИСПОЛНЕНИЕ 2, РАСТЯЖЕНИЯ, СЖАТИЯ, УНИВЕРСАЛЬНЫЕ 2 КЛАССА ТОЧНОСТИ
