Головка шлифовальная для токарного станка ВГР-300
Характеристика | Описание |
---|---|
Производитель: | Хайтек инструмент |
Описание:

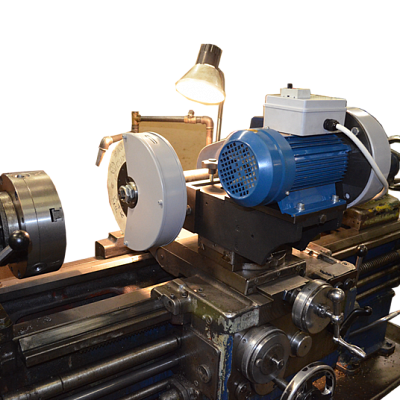

Шлифовальная головка ВГР-300
Для расширения возможностей токарного станка выпускается специальная механизированная оснастка - шлифовальная головка ВГР-300. Она состоит из электродвигателя мощностью 3 кВт, подключаемого в электросеть токарного станка, станины, устанавливаемой на универсальном токарном станке вместо штатного резцедержателя, и скоростного шпинделя.
Шлифовальная головка для токарного станка выпускается нашим предприятием уже более 5 лет. За это время конструкция этого приспособления неоднократно усовершенствовалась, отвечает строгим требованиям машиностроительных норм и эргономики.
Основные особенности шлифовальной головки ВГР-300:
-
большая мощность и производительность, по сравнению со шлифовальной головкой ВГР-150
-
приводные валы на двойных радиально-упорных прецизионных подшипниках с высокой несущей способностью;
-
высокая частота вращения у внутришлифовального шпинделя и низкая - у шпинделя для наружной шлифовки
-
максимальный диаметр шлифовального круга для наружной шлифовки - 350 мм
-
точность в пределах 0,01 – 0,02 мм;
-
высокая чистота поверхности;
Наружный шлифовальный шпиндель |
|
размер круга |
350 мм x 32 мм x 76 (127) мм ∅х Ш х отв. |
скорость холостого хода при 50Гц |
1500 об/мин. |
Внутришлифовальный шпиндель |
|
диаметр шлифования |
16 мм и более |
размер круга |
25 мм x 20 мм x 6 мм ∅ х Ш х отв. |
Посадка оправки для внутренней шлифовки |
М14х1,5 |
скорость холостого хода при 50Гц |
3500 об/мин. |
глубина шлифования |
максимум 80 мм |
РМЦ станка |
1000 мм и более |
Мощность |
3 кВт |
Масса нетто с одним шпинделем (без инструмента) |
80 кг |
Масса брутто |
100 кг |
Базовая комплектация:
-
головка шлифовальная, 1 шт.
-
шпиндель для внутренней шлифовки, 1 шт.
-
оправка с абразивным кругом Ø 17, 1 шт.
-
оправка с абразивным кругом Ø 25, 1 шт.
-
ремень плоский бесшовный, 1 шт.
-
шпиндель для наружной шлифовки, 1 шт.
-
круг абразивный 350х32х127 1 шт.
-
ремень клиновой Z(0) 750 мм, 1 шт. .
-
карандаш алмазный для правки кругов, 1 шт.
-
держатель алмазного карандаша, 1 шт.
-
ключ шестигранный 4 мм, 1 шт.
-
ключ шестигранный 5 мм, 1 шт.
-
ключ шестигранный 10 мм, 1 шт.
-
ключ гаечный 24, 1 шт.
-
ключ гаечный 30, 1 шт.
-
ключ гаечный 36, 2 шт
