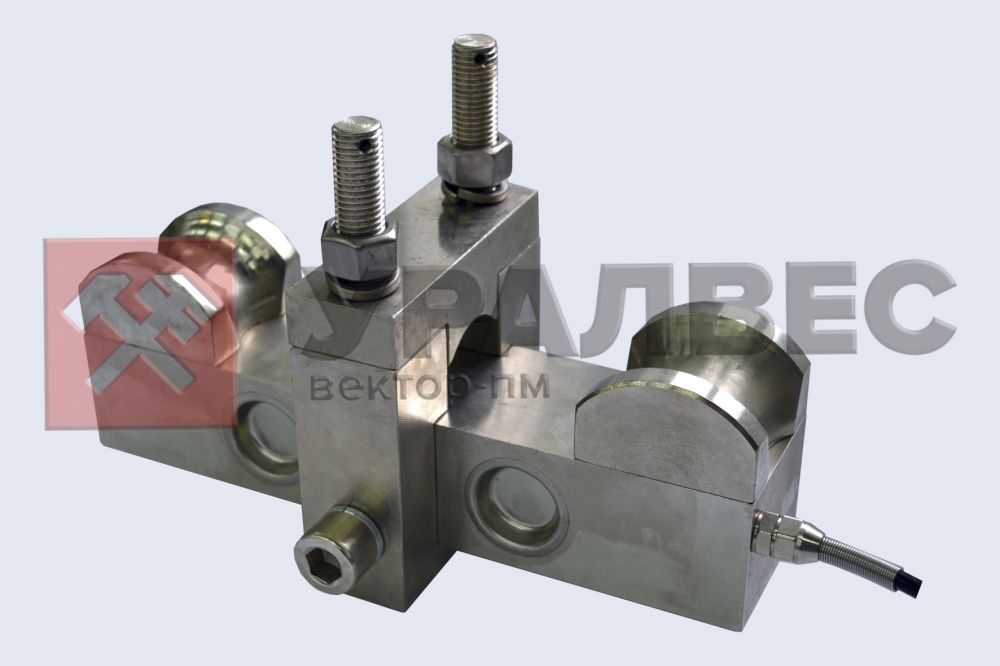

Балочные тензодатчики К-Б-12Т НПИ от 1 до 20 тонн
| Характеристика |
Описание |
| Производитель: |
Уралвес |
Балочные тензодатчики К-Б-12Т НПИ от 1 до 20 тонн
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Рабочий коэффициент передачи (РКП)
|
1,0 +0- ,05мВ/В
|
|
Класс точности (по ГОСТ 30129)
|
С1
|
|
Вид преобразуемой силы
|
Сдвиг
|
|
Число поверочных интервалов
|
1000
|
|
Начальных коэффициент передачи (НКП)
|
2,5% от РКП
|
|
Входное сопротивление
|
750 + 10 Ом
|
|
Выходное сопротивление
|
702 + 3 Ом
|
|
Сопротивление изоляции
|
≥5000 МОм
|
|
Диапазон рабочих температур
|
от -30 до +50 С
|
|
Допустимая перегрузка (не более 1 часа)
|
125% от НПИ
|
|
Разрушающая перегрузка
|
200% от НПИ
|
|
Рекомендуемое напряжение питания
|
от 5 до 12В
|
|
Максимальное напряжение питания
|
15 В
|
|
Степень защиты (по ГОСТ 14254)
|
IP 67
|
|
Материал корпуса датчика
|
легированная сталь
|
|
Диаметр используемого троса
|
6...14(мм) 1т
|
|
10...18(мм) 2т
|
|
12...20(мм) 3т
|
|
16...26(мм) 5т
|
|
24...36(мм) 10т
|
|
Длина кабеля (все)
|
0,5м
|
|
Вес тензодатчика 1-3/5/10-20т
|
2,6/7/9,6кг
|
|
Элемент крепления
|
крепежи на трос не входят в комплект
|
НПИ: 1; 2; 3, 5; 10; 15; 20; 25 т

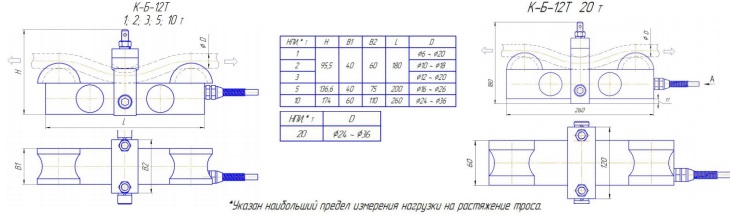

ГАБАРИТНЫЙ ЧЕРТЕЖ
Номер в Госреестре СИ №40871-09
