Цилиндрические тензодатчики К-С-18Д (Н) НПИ от 10 до 50 тонн
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Рабочий коэффициент передачи (РКП)
|
2,0 +0- ,002мВ/В
|
|
Класс точности (по ГОСТ 30129)
|
С3
|
|
Вид преобразуемой силы
|
сжатие
|
|
Число поверочных интервалов
|
3000
|
|
Начальных коэффициент передачи (НКП)
|
2,5% от РКП
|
|
Входное сопротивление
|
400 + 20 Ом
|
|
Выходное сопротивление
|
352 + 3 Ом
|
|
Сопротивление изоляции
|
≥5000 МОм
|
|
Диапазон рабочих температур
|
от -30 до +50 С
|
|
Допустимая перегрузка (не более 1 часа)
|
125% от НПИ
|
|
Разрушающая перегрузка
|
200% от НПИ
|
|
Рекомендуемое напряжение питания
|
от 5 до 12В
|
|
Максимальное напряжение питания
|
15 В
|
|
Степень защиты (по ГОСТ 14254)
|
IP 67
|
|
Материал корпуса датчика
|
нержавеющая сталь
|
|
Длина кабеля 10/15/20-30/30/40-50т
|
8/10/12/14/16м
|
|
Вес тензодатчика 10-30/40-50т
|
6,85/7кг
|
|
Описание элементов крепления
|
опорные чашки - 2шт., эксцентрики - 3шт., резиновая юбка, хомут, штифт
|
НПИ: 10; 15; 20; 25; 30; 40; 50 т

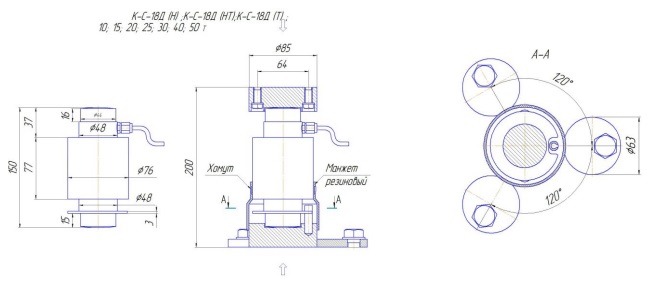

ГАБАРИТНЫЙ ЧЕРТЕЖ
Номер в Госреестре СИ №40871-09
