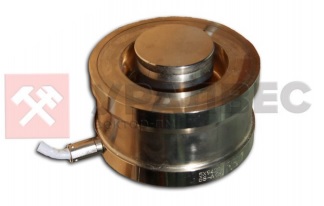

Цилиндрические высокотемпературные тензодатчики К-С-183 (Т) НПИ от 10 до 100 тонн
| Характеристика |
Описание |
| Производитель: |
Уралвес |
Цилиндрические высокотемпературные тензодатчики К-С-183 (Т) НПИ от 10 до 100 тонн
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Рабочий коэффициент передачи (РКП)
|
2,85 +0- ,01мВ/В
|
|
Класс точности (по ГОСТ 30129)
|
С1
|
|
Вид преобразуемой силы
|
сжатие
|
|
Число поверочных интервалов
|
1000
|
|
Начальных коэффициент передачи (НКП)
|
2,5% от РКП
|
|
Входное сопротивление
|
1450 + 10 Ом
|
|
Выходное сопротивление
|
1400 + 2 Ом
|
|
Сопротивление изоляции
|
≥5000 МОм
|
|
Диапазон рабочих температур
|
от -10 до +250 С
|
|
Допустимая перегрузка (не более 1 часа)
|
125% от НПИ
|
|
Разрушающая перегрузка
|
200% от НПИ
|
|
Рекомендуемое напряжение питания
|
от 5 до 12В
|
|
Максимальное напряжение питания
|
15 В
|
|
Степень защиты (по ГОСТ 14254)
|
IP 67
|
|
Материал корпуса датчика
|
легированная сталь
|
|
Длина кабеля 1-4,7/10-33/47-150т
|
8/12/16м
|
|
Вес тензодатчика 10-22/33/47/68/100т
|
3,2/5,7/12,4/13,35/20,7кг
|
|
Описание элементов крепления
|
опорная чашка, диск основания, кроме модели с Max 33т
|
НПИ: 10; 15; 22; 33; 47; 68; 100 т

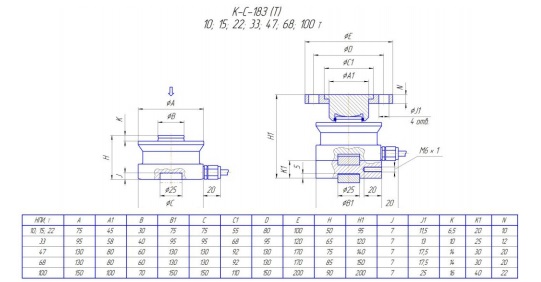

ГАБАРИТНЫЙ ЧЕРТЕЖ
Номер в Госреестре СИ №40871-09
