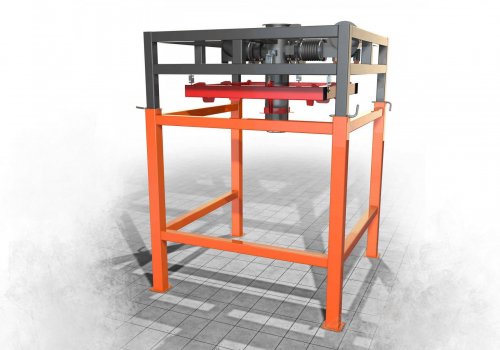

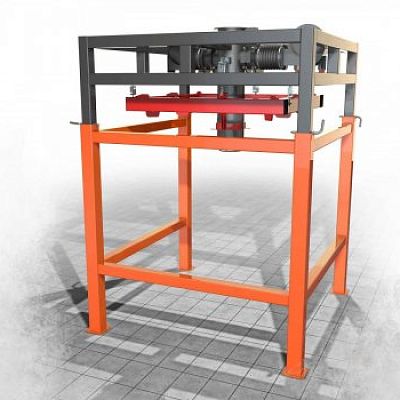

Дозатор для фасовки в Биг-Бэги с верхним взвешиванием
| Характеристика | Описание |
|---|---|
| Производитель: | ЗВО(Завод Весового Оборудования) |
Дозатор для фасовки в Биг-Бэги с верхним взвешиванием
Данный вид весовых дозаторов применяется для фасовки различных сыпучих продуктов в мягкие контейнеры типа Биг-Бэг. Дозатор для Биг-Бэгов (станция затаривания Биг-Бэгов) может использоваться для дозирования минеральных удобрений, сахара, соли, круп, семян, топливных гранул, пластиковых гранул и других сыпучих материалов.
Принцип работы данного весового дозатора заключается в следующем: мешок Биг-Бэг предварительно подвешивается на специальные крюки дозатора, затем оператор нажимает педаль для разрешения системой на режим дозирования. Зажим горловины мешка срабатывает, происходит подача воздуха для предварительного раздува мешка и начинается процесс дозирования на большом потоке (дозирование грубо). Когда доза практически отсыпана, задвижка грубо закрывается на 95% и происходит досыпка материала в полном объеме с последующим закрытием задвижки на 100%. Процесс дозирования завершен. Мешок с дозатора снимается и происходит повтор алгоритма дозирования.
В стандартной комплектации подача материала осуществляется гравитационным способом.
Основные технические характеристики
| Характеристика | Значение |
|---|---|
| Наибольший предел дозирования (НПД), кг | 500, 800, 1000, 2000 |
| Наименьший предел дозирования (НмПД), кг | 100 |
| Дискретность отсчёта (dd) дозатора, кг | 0,1; 0,5; 500 |
| Класс точности дозатора, при использовании задвижки грубо/точно | 0,2 |
| Класс точности дозатора, при использовании задвижки грубо | 1 |
| Производительность, не менее, т/ ч (для насыпной массы 1 т/м3) | 12 |
| Тип и размеры контейнеров (мешков), мм | двух - и четырехстропные 1000х1000х2000 |
| Габариты дозатора, мм | 1680х1680х2310(3190) |
| Питание дозатора | однофазная сеть переменного тока напряжением 90...260В, частотой 50...60Гц |
| Управление исполнительными механизмами | электропневматическое |
| Номинальное давление сжатого воздуха, МПа | 0,6 ±0,06 |
| Степень защиты от воздействия окружающей среды IP 65 | |
| Диапазон рабочих температур: без осушки воздуха, град С | +5...+40 |
| Диапазон рабочих температур: с осушкой воздуха, град С | -20...+60 |
| Срок службы, лет, не менее | 8 |
| Размер мешкоприемного патрубка дозатора, мм | 219; 325 |
Стандартная комплектация дозатора для фасовки в Биг-Бэги:
- Телескопическая рама дозатора с загрузочной воронкой, дозирующей заслонкой грубо / точно с пневмоприводом и ручным зажимом горловины мешка, в том числе:
- датчик тензометрический - компл
- коробка балансировочная - компл
- Весовая рама с крюками
- Шкаф управления с пускорегулирующим оборудованием
- Весовой преобразователь-контроллер ВКД-001 со степенью защиты IP65
- Руководство по эксплуатации
