Весовой дозатор с роторным питателем в клапанные мешки
| Характеристика | Описание |
|---|---|
| Производитель: | ЗВО(Завод Весового Оборудования) |
Весовой дозатор с роторным питателем в клапанные мешки
Дозатор роторного типа ДФСМ-РП, предназначен для фасовки сыпучих, порошкообразных и зернистых продуктов, таких как цемент, песок, известь, сухие строительные смеси и т.д. в клапанные мешки весом от 10 до 50 килограмм со скоростью до 200 упаковок в час (из расчета 50 кг/мешок) и со скоростью до 350 упаковок в час (из расчета 25 кг/мешок).

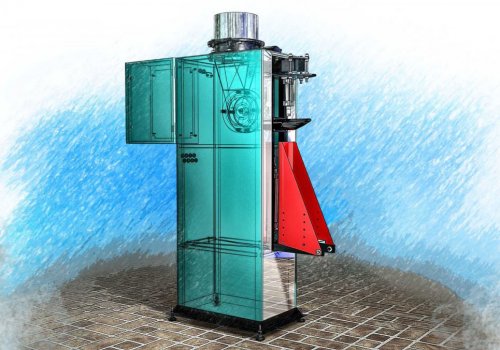

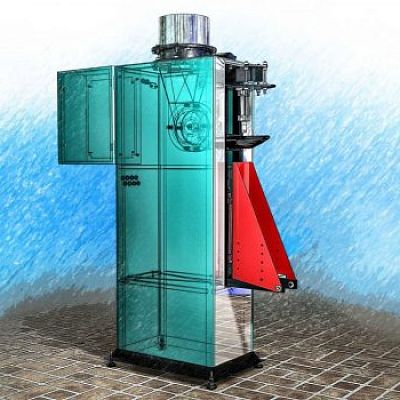

Дозатор для фасовки клапанных мешков представляет собой сварную опорную раму, в которой вмонтированы ротор, двигатель ротора, тензодатчик, опрокидыватель мешка. Роторный питатель оснащен быстросъемной боковой крышкой, которая обеспечивает легкий доступ для чистки и визуального осмотра. Конструкция дозатора фасовки в клапанные мешки позволяет быстро обслуживать любой механизм.
Дозирование по массе материала - весовое, для измерения массы используется тензодатчик. Осуществляется по принципу «брутто». Материал непрерывно взвешивается вместе с мешком по мере его заполнения. Алгоритм дозирования двухскоростной, за счет чего значительно увеличивается точность дозы.
Производительность дозатора зависит от размера клапана, дозы упакованного продукта и требуемой точности. При упаковке продукта с насыпной плотностью 1000 кг / м³ в мешки по 50 кг он составляет около 10 т / ч. Наполняемые мешки с материалом опираются на стационарную опору. Затем с помощью пневмоопрокидывателя мешок сбрасывается либо на паллету, либо на приемный ленточный конвейер.
Основные технические характеристики
| Характеристика | Значение |
|---|---|
| Производительность мешков/час* | до 350 |
| Питание сжатым воздухом, МПа | 0,6...0,8 |
| Расход сжатого воздуха, литр/мин, не более | 100 |
| Диапазон рабочих температур: без осушки воздуха, град С | +5...+40 |
| Диапазон рабочих температур: с осушкой воздуха, град С | -30...+40 |
| Рабочая относительная влажность воздуха, %, не более | 80 |
| Срок службы, лет, не менее | 8 |
| Предел дозирования (НПД),кг | 10...50 |
| Наименьший предел дозирования (НмПД) | 7,5/15 |
| Цена поверочного деления, кг | 0,05/0,1 |
| Класс точности дозирования по ГОСТ 10223, % | 0,5 |
Стандартная комплектация роторного дозатора:
- Металлокаркас
- Тензодатчик
- Ротор
- Двигатель
- Пульт управления с частотным преобразователем.
- Заслонка дископоворотная с пневмоприводом Ду250 CAMOZZI (Италия)
- Устройство автоматического прижима и сброса мешков.
- Фильтр-регулятор давления
