ВЖ-ДТ-150
Характеристика | Описание |
---|---|
Макс. предел взвешивания, кг: | 150 |
Производитель: | ФизТех |
Тип калибровки: | Внешняя |

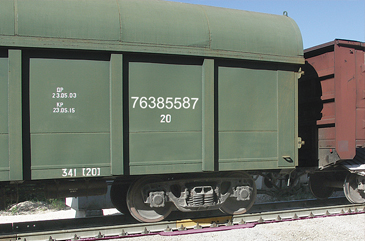

Весы вагонные ВЖ торговой марки «ФизТех» предназначены для статического взвешивания железнодорожных вагонов и взвешивания в движении – поосно и потележечно в зависимости от модификации.
Особенности:
-
Возможность бесфундаментного исполнения вагонных весов для установки непосредственно в балластную призму пути. За счет отсутствия фундаментных работ обеспечивается существенная экономия затрат и ускорение монтажа, весы вводятся в эксплуатацию в течение дня;
-
Прочная конструкция вагонных весов, рассчитанная на интенсивную эксплуатацию в тяжелых условиях;
-
Система растяжек, предотвращающая смещение весоизмерительных платформ в продольном и поперечном направлениях, гарантирует точность и постоянство показаний при длительной эксплуатации;
-
Весоизмерительные платформы всегда сохраняют точное горизонтальное положение, даже в момент наезда на их края. Это исключает возникновение дополнительных погрешностей и обеспечивает высокую точность взвешивания;
-
Весы вагонные оснащаются датчиками колонного типа полностью из нержавеющей стали с наивысшей степенью пыле- и влагозащиты (IP68);
-
Весы вагонные работают в широком температурном диапазоне при температурах от -60 до +70 °С;
-
Встроенная защита от импульсных электромагнитных помех, в том числе высоковольтных;
-
Высокая надежность вагонных весов подтверждена 5-летней гарантией производителя*;
-
Наличие сертификата взрывобезопасности 0ExiallCT6X также указывает на повышенную надежность конструкции.
* при выполнении профилактических регламентных работ.
Вагонные весы (железнодорожные весы), зарегистрированы в реестре средств измерений, допущенных к применению в ОАО «РЖД».
Тип датчиков:
Основная составляющая качества весов – это используемые датчики. Именно они в конечном итоге определяют точность показаний и надежность всей системы. Поэтому при изготовлении железнодорожных весов ГК «ФизТех» использует только отлично зарекомендовавшие себя датчики колонного типа - SigmaTech.
Датчики выполнены из нержавеющей стали 17-4PH, имеют наивысшую степень пылевлагозащиты IP68 – это 100 % защита от пыли и работа даже в затопленном состоянии. Кроме того, датчики имеют расширенный диапазон рабочих температур.
Использование датчиков колонного типа SigmaTech гарантирует стабильную работу весов в любых условиях.
Параметры датчиков |
Датчики |
|
SigmaTech |
||
Степень пылевлагозащиты |
IP68 |
|
Диапазон рабочих температур по ГОСТ 15150, °С |
Предельных |
-60 ... +70 |
Номинальных |
-30 ... +40 |
|
Материал |
Нержавеющая сталь |
Способы установки:
-
Фундаментный - Стандартный способ установки на железобетонный фундамент.
-

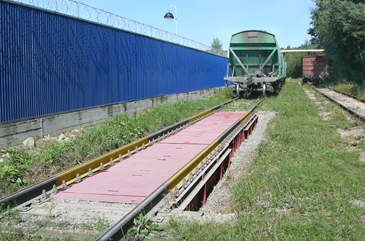

Бесфундаментный - Уникальная разработка ГК «ФизТех». Весы вагонные устанавливают в яму в балластной призме пути, соединяют рельсы стыковыми скреплениями, засыпают балластом и утрамбовывают. За счет полного отсутствия фундаментных работ обеспечивается существенная экономия, упрощение и ускорение монтажа. Весь процесс установки занимает не более одного дня.
Модификации:

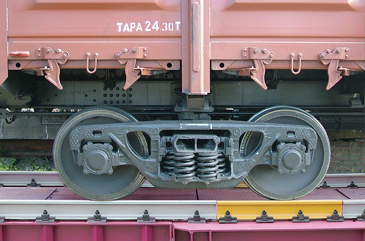

ВЖ-ДТ – весы вагонные для взвешивания вагонов в движении поосно.
Весы железнодорожные для взвешивания в движении, ВЖ-ДО, ВЖ-ДТ
Весы вагонные для взвешивания в движении в любом направлении вагонов и состава в целом поосно (модель ВЖ-ДО) или потележечно (модель ВЖ-ДТ). Для получения более точных результатов для внутреннего учета можно использовать сумму результатов взвешивания осей или тележек в статике.
Весы изготавливаются в двух вариантах исполнения:
-
«Стандарт» – весы для установки на участках со стандартной интенсивностью движения;
-
«Экстра» – весы с усиленными подъездными участками для установки на участках с повышенной интенсивностью движения (прохождение составов чаще, чем раз в полчаса).
Все вагонные весы ВЖ-ДО и ВЖ-ДТ выпускаются в цифровом исполнении. Это дает следующие преимущества:
-
Увеличенная точность за счет использования нескольких диапазонов взвешивания и оптимальной настройки калибровочных коэффициентов каждого датчика;
-
Определение неравномерности продольной и поперечной загрузки вагонов;
-
Ускоренное определение веса;
-
Высокая помехоустойчивость, сигнал может передаваться на расстояние до 1 км без применения дополнительных устройств;
-
Возможность удаленной диагностики каждого датчика в случае необходимости;
-
Повышенная надежность всей весоизмерительной системы;
-
Автоматическое исключение веса локомотива из веса состава как при тяге, так и при толкании;
-
Автоматическая регистрация направления и скорости движения состава;
-
Автоматическое распознавание любых типов вагонов с занесением их общего веса, потележечного и поосного (только для ВЖ-ДО) в базу данных;
-
Возможность вывода итогового веса на дополнительное дублирующее табло.
ПАРАМЕТРЫ |
ВЖ-ДТ-150 |
|
Статическое |
с расцепкой |
любых вагонов потележечно |
в составе поезда |
||
Динамическое взвешивание |
||
Длина весов с подъездными рельсами, м |
9,05 |
|
Предел взвешивания в статике, т |
50 (на тележку) |
|
Дискретность в статике, кг ** |
20 |
|
Предел взвешивания в динамике, т |
150 |
|
Дискретность в динамике, кг |
50 |
|
Погрешность в динамике, % *** |
0,5, 1, 2 |
|
Скорость проезда |
Без взвешивания |
до 40 |
С взвешиванием |
до 10 |
|
Цена |
858 000 |
*** Конкретное значение определяется в зависимости от длины, прямолинейности и горизонтальности подъездных путей в месте установки весов.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ И УСЛУГИ |
|
Модель |
ВЖ-ДТ-150 |
Б. Бесфундаментное исполнение. |
146 000 |
Экстра. Усиленные подъездные пути |
239 200 |
КДУ-1. Комплекс дополнительных услуг. |
78 800 |
КДУ-2. То же, что и КДУ-1, но работы |
118 200 |
КОМПЛЕКТ ТИПОВОЙ ПОСТАВКИ:
-
Набор модулей для сборки платформы весов;
-
Полные комплекты деталей для установки;
-
Комплект датчиков «SigmaTech»;
-
Соединительная коробка и кабельная разводка;
-
Кабель 30 м.
-
Терминал с интерфейсом RS-232 или RS-485 (только для ВЖ-С);
-
Специализированное программное обеспечение;
-
Схема установки;
-
Полный комплект документации.
ОПЦИИ |
Цена |
Описание |
ДИ-1 |
17 900 |
Дополнительные индикаторы с крупными красными светодиодными цифрами. ДИ-1 - стальной корпус, |
ДИ-2 |
23 100 |
|
Р |
по запросу |
Радиоканал с передачей данных от весов к ПК в весовой на расстоянии до 1 км. |
ДЗ |
по запросу |
Управление подачей продукта (дозирование) при загрузке вагона. |
УЧЕТ |
по запросу |
Система комплексного учета и видеонаблюдения с автоматическим распознаванием номеров вагонов |
ДОСТАВКА, УСТАНОВКА: За счет Заказчика доставка оборудования, оплата проезда, проживания и командировочных специалистов. Заказчик выполняет фундаментные работы самостоятельно или нанимает подрядчиков
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
* На оборудование предоставляется гарантия 5 лет при выполнении профилактических регламентных работ. Подробности уточняйте у представителей компании.
