ВЖ-СДТ-150-4

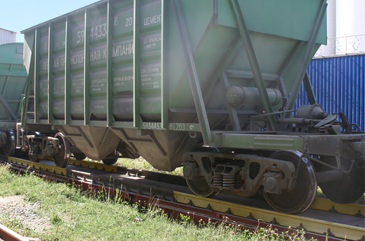

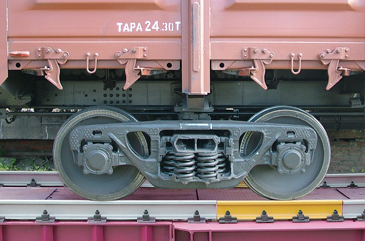

Весы вагонные ВЖ торговой марки «ФизТех» предназначены для статического взвешивания железнодорожных вагонов и взвешивания в движении – поосно и потележечно в зависимости от модификации.

Особенности:

• Возможность бесфундаментного исполнения вагонных весов для установки непосредственно в балластную призму пути. За счет отсутствия фундаментных работ обеспечивается существенная экономия затрат и ускорение монтажа, весы вводятся в эксплуатацию в течение дня;

• Прочная конструкция вагонных весов, рассчитанная на интенсивную эксплуатацию в тяжелых условиях;

• Система растяжек, предотвращающая смещение весоизмерительных платформ в продольном и поперечном направлениях, гарантирует точность и постоянство показаний при длительной эксплуатации;

• Весоизмерительные платформы всегда сохраняют точное горизонтальное положение, даже в момент наезда на их края. Это исключает возникновение дополнительных погрешностей и обеспечивает высокую точность взвешивания;

• Весы вагонные оснащаются датчиками колонного типа полностью из нержавеющей стали с наивысшей степенью пыле- и влагозащиты (IP68);

• Весы вагонные работают в широком температурном диапазоне при температурах от -60 до +70 °С;

• Встроенная защита от импульсных электромагнитных помех, в том числе высоковольтных;

• Высокая надежность вагонных весов подтверждена 5-летней гарантией производителя*;

• Наличие сертификата взрывобезопасности 0ExiallCT6X также указывает на повышенную надежность конструкции.

* при выполнении профилактических регламентных работ.

Вагонные весы (железнодорожные весы), зарегистрированы в реестре средств измерений, допущенных к применению в ОАО «РЖД».

Тип датчиков:

Основная составляющая качества весов – это используемые датчики. Именно они в конечном итоге определяют точность показаний и надежность всей системы. Поэтому при изготовлении железнодорожных весов ГК «ФизТех» использует только отлично зарекомендовавшие себя датчики колонного типа - SigmaTech.

Датчики выполнены из нержавеющей стали 17-4PH, имеют наивысшую степень пылевлагозащиты IP68 – это 100 % защита от пыли и работа даже в затопленном состоянии. Кроме того, датчики имеют расширенный диапазон рабочих температур.

Использование датчиков колонного типа SigmaTech гарантирует стабильную работу весов в любых условиях.

Параметры датчиков		Датчики
		SigmaTech
Степень пылевлагозащиты		IP68
Диапазон рабочих температур по ГОСТ 15150, °С	Предельных	-60 ... +70
	Номинальных	-30 ... +40
Материал		Нержавеющая сталь

Способы установки:

• Фундаментный - Стандартный способ установки на железобетонный фундамент.

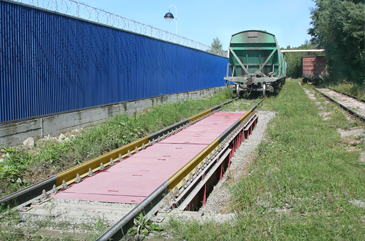

• Бесфундаментный - Уникальная разработка ГК «ФизТех». Весы вагонные устанавливают в яму в балластной призме пути, соединяют рельсы стыковыми скреплениями, засыпают балластом и утрамбовывают. За счет полного отсутствия фундаментных работ обеспечивается существенная экономия, упрощение и ускорение монтажа. Весь процесс установки занимает не более одного дня.

Модификации:

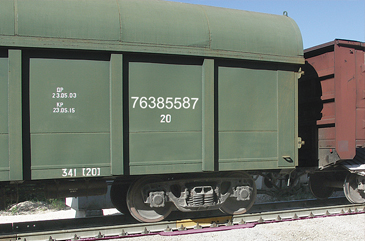

ВЖ-СДТ – весы вагонные для взвешивания вагонов в статике и в движении потележечно.

Весы железнодорожные для статического взвешивания и взвешивания в движении, ВЖ-СДТ

ПОВЫШЕННОЙ НАДЕЖНОСТИ

Весы железнодорожные для взвешивания вагонов и состава в целом в движении потележечно, а также для статического взвешивания 4-осных вагонов.

Данная модификация объединяет в себе преимущества модификаций ВЖ-С и ВЖ-ДТ, позволяя быстро взвешивать составы в движении, а при необходимости получения более точных значений - проводить повагонное взвешивание в статике. Конструкция весов спроектирована с повышенным запасом по циклическим перегрузкам.

Весы вагонные ВЖ-СДТ изготавливаются в цифровом исполнении.

Весы железнодорожные для взвешивания в статике реконструированные

Сохранившиеся механические вагонные весы можно модернизировать, получив при этом все преимущества электронных весов и сэкономив значительные средства.
В процессе реконструкции демонтируется рычажная система, восстанавливаются продольные и поперечные упоры, грузоприемная платформа усиливается (при необходимости) и устанавливается на тензометрические датчики колонного типа.

Реконструированные весы могут быть изготовлены в цифровом исполнении.

ПАРАМЕТРЫ		ВЖ-СДТ-150-4
Статическое  взвешивание	с расцепкой	4-осных ва-гонов с базой 7,7-10,5 м
	в составе поезда
Динамическое взвешивание		любых вагонов потележечно
Длина весов с подъездными рельсами, м		19,59
Предел взвешивания в статике, т		100 / 150
Дискретность в статике, кг **		50
Предел взвешивания в динамике, т		150
Дискретность в динамике, кг		50
Погрешность в динамике, % ***		0,5, 1,
Скорость проезда  через весы, км/ч	Без взвешивания	до 40
	С взвешиванием	до 10
Цена		2 156 000

*** Конкретное значение определяется в зависимости от длины, прямолинейности и горизонтальности подъездных путей в месте установки весов.

ДОПОЛНИТЕЛЬНАЯ  КОМПЛЕКТАЦИЯ И  УСЛУГИ
Модель	ВЖ-СДТ-150-4
Б. Бесфундаментное исполнение.	214 000
КДУ-1. Комплекс дополнительных услуг.  Установка, пусконаладка, калибровка,  участие в первичной поверке,  инструктаж. Работы выполняются силами  Заказчика под руководством наших  специалистов.	131 000
КДУ-2. То же, что и КДУ-1, но работы  выполняются силами наших специалистов.	196 000

КОМПЛЕКТ  ТИПОВОЙ  ПОСТАВКИ:

• Набор модулей для сборки платформы весов;

• Полные комплекты деталей для установки;

• Комплект датчиков «SigmaTech»;

•  Соединительная коробка и кабельная разводка;

• Кабель 30 м.

• Терминал с интерфейсом RS-232 или RS-485 (только для ВЖ-С);

•  Специализированное программное обеспечение;

•  Схема установки;

• Полный комплект документации.

ОПЦИИ	Цена	Описание
ДИ-1	17 90	Дополнительные индикаторы с крупными красными светодиодными цифрами. ДИ-1 - стальной корпус,  высота цифр 80 мм. ДИ-2 - корпус из ударопрочного пластика, цифры 130 мм.
ДИ-2	23 100
Р	по запросу	Радиоканал с передачей данных от весов к ПК в весовой на расстоянии до 1 км.
ДЗ	по запросу	Управление подачей продукта (дозирование) при загрузке вагона.
УЧЕТ	по запросу	Система комплексного учета и видеонаблюдения с автоматическим распознаванием номеров вагонов

ДОСТАВКА, УСТАНОВКА: За счет Заказчика доставка оборудования, оплата проезда, проживания и командировочных специалистов. Заказчик выполняет фундаментные работы самостоятельно или нанимает подрядчиков

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

* На оборудование предоставляется гарантия  5 лет при выполнении профилактических регламентных работ. Подробности уточняйте у представителей компании.
